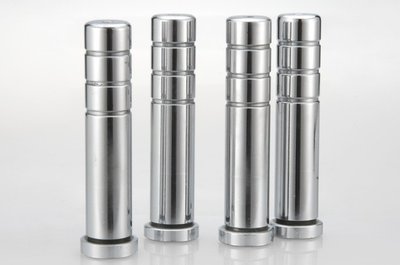

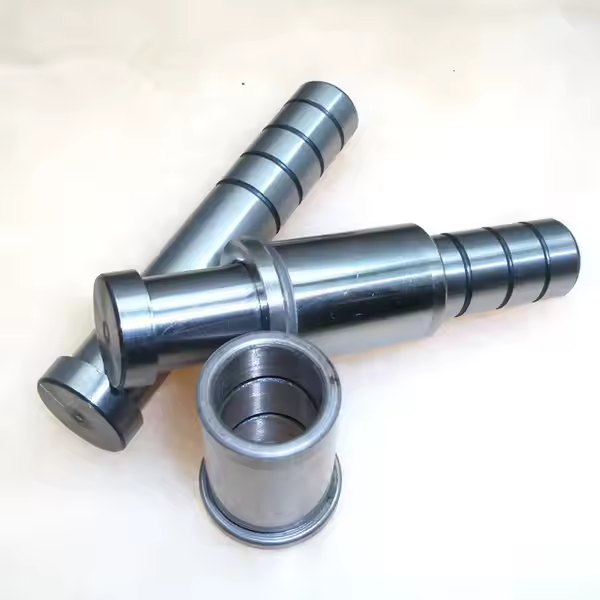

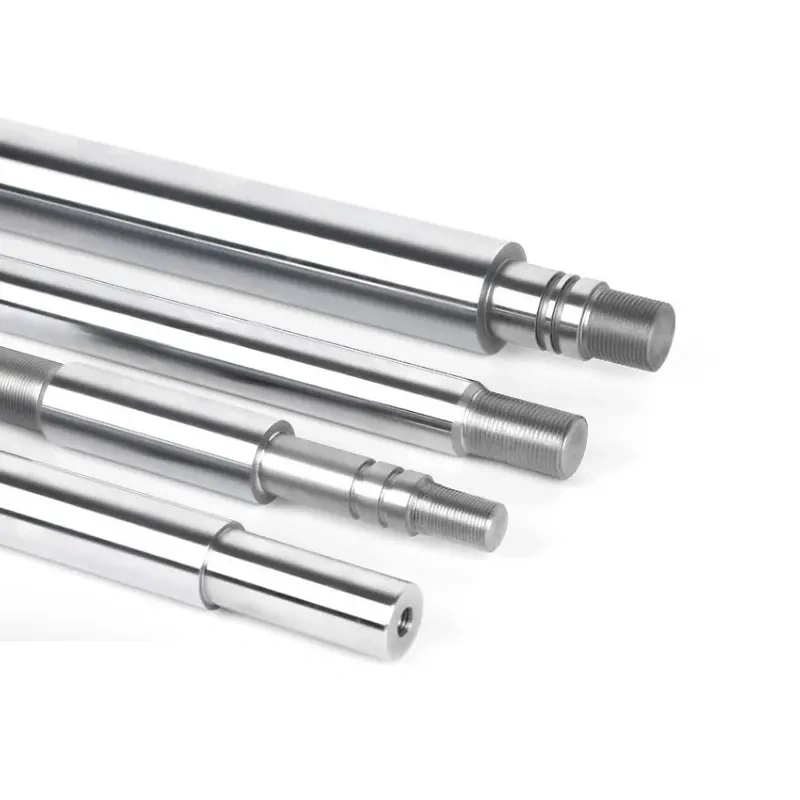

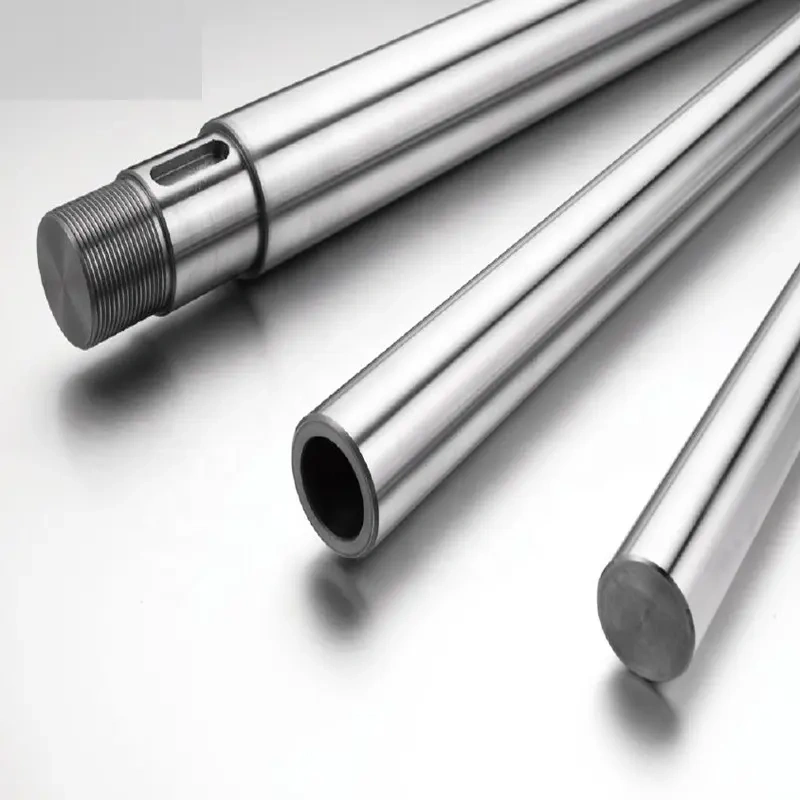

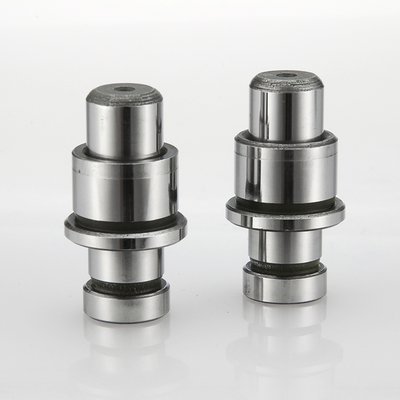

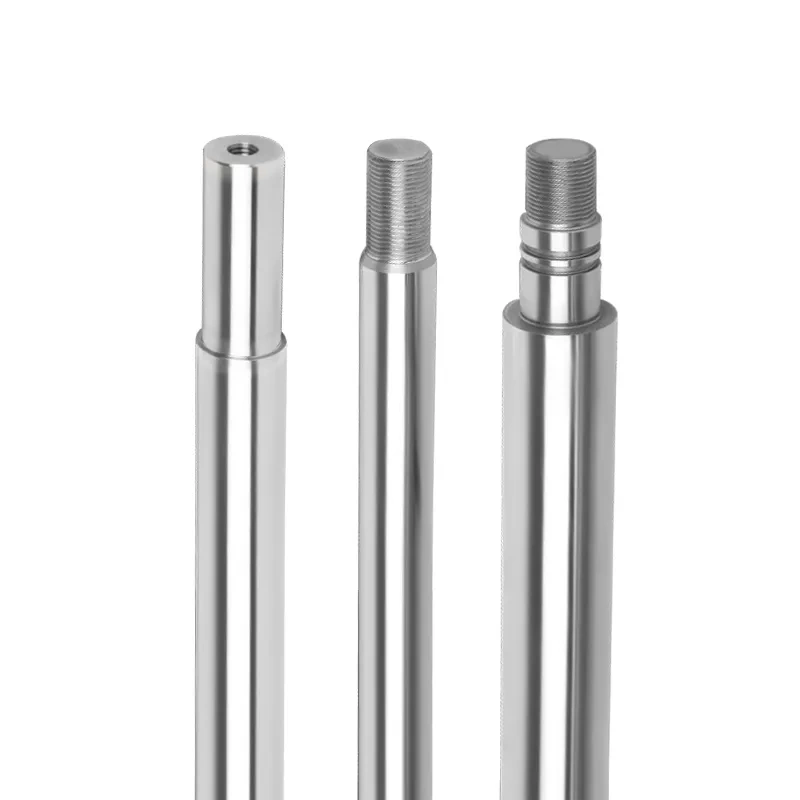

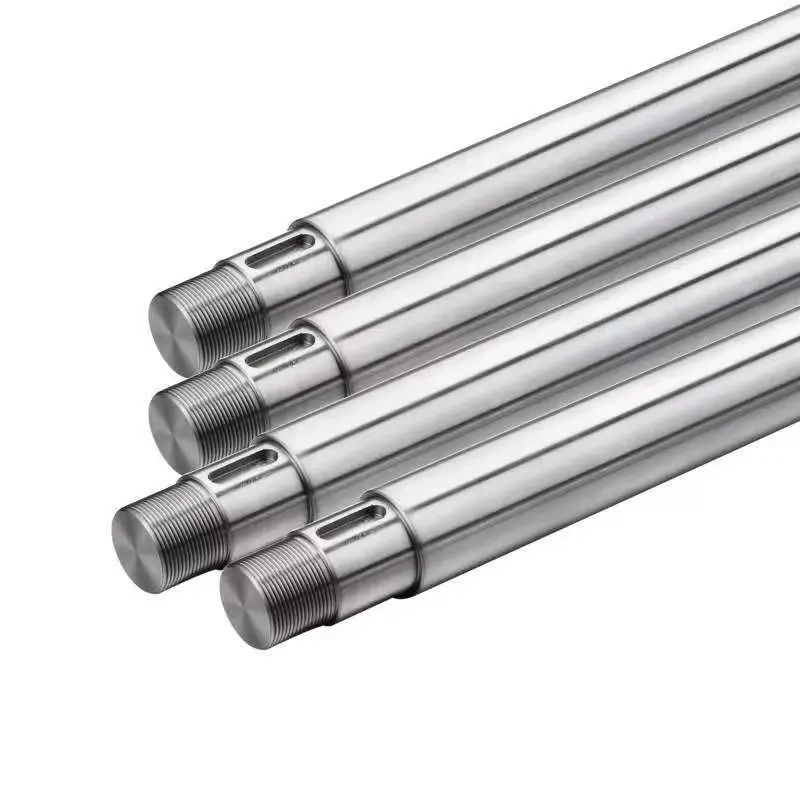

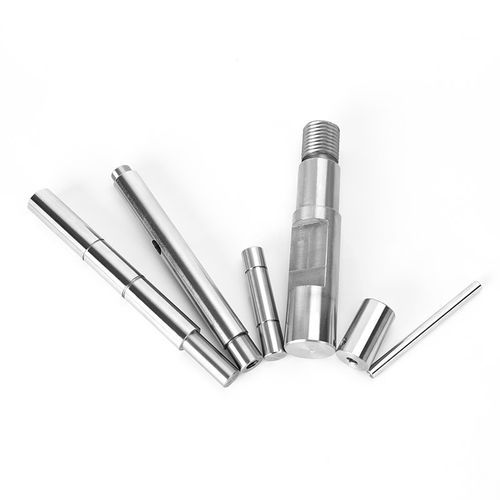

Pilar de guia personalizado
Material:
- O aço (como o aço de liga ou o aço para ferramentas) é o material mais comum devido à sua resistência, resistência ao desgaste e capacidade de manter a precisão.
- Alguns pilares de guia podem ser endurecidos para maior resistência ao desgaste e durabilidade.
- Em alguns casos, o aço inoxidável é utilizado para aplicações resistentes à corrosão.
Acabamento superficial:
- Os pilares-guia têm geralmente uma superfície lisa e polida para minimizar o atrito e garantir uma fácil movimentação dos componentes correspondentes (por exemplo, casquilhos-guia ou punções).
- O acabamento da superfície varia geralmente de retificado a polido com precisão para aplicações de alto desempenho.
Forma:
- O pilar em si é geralmente um eixo redondo e cilíndrico com um diâmetro preciso que se encaixa dentro de buchas ou luvas guia.
- Extremidades roscadas ou não, dependendo do projeto e da forma como o pilar está montado.
Tamanhos:
- Os pilares-guia estão disponíveis em vários tamanhos, com diâmetros que variam entre alguns milímetros e vários centímetros, e comprimentos que podem ser personalizados com base nas necessidades da aplicação.
Aplicações dos Pilares Guia:
Conjuntos de moldes e matrizes:
- Os pilares guia são utilizados em moldes e matrizes (por exemplo, para moldagem por injeção ou estampagem) para alinhar e guiar as peças móveis (como placas de punção, núcleos de molde ou sistemas ejetores).
- Permitem um movimento preciso durante o fecho e a abertura do molde, garantindo o alinhamento adequado e minimizando o desgaste noutros componentes do molde.
Gabaritos e acessórios:
- Nos processos de fabrico, os pilares-guia proporcionam um posicionamento e alinhamento precisos para ferramentas ou peças de trabalho em gabaritos e acessórios. Garantem que as peças se movem de forma suave e precisa.
Ferramentas de imprensa:
- Utilizado para guiar o movimento de cabeças de punção ou outras ferramentas de prensa em operações de estampagem ou conformação, garantindo a precisão e reduzindo o desalinhamento.
Sistemas de movimento linear:
- Os pilares-guia são frequentemente utilizados em sistemas que exigem movimento linear controlado. Por exemplo, em máquinas CNC, impressoras 3D ou braços robóticos, os pilares-guia ajudam a garantir o movimento preciso das peças ao longo de um carril ou de uma pista.
Elevadores ou sistemas de elevação:
- Em alguns sistemas de elevação mecânica, os pilares-guia proporcionam o suporte e a estabilidade necessários para evitar o desalinhamento à medida que as peças se movem para cima e para baixo.
Vantagens dos Pilares Guia:
- Alinhamento de precisão: garante o alinhamento adequado das peças móveis, reduzindo erros e melhorando o desempenho em ferramentas, moldagens e operações de máquinas.
- Durabilidade: Os pilares-guia endurecidos ou resistentes ao desgaste prolongam a vida útil da ferramenta ou máquina, minimizando o atrito e o desgaste.
- Movimento suave: o acabamento polido da superfície ajuda a reduzir o atrito, garantindo um movimento suave e consistente dos componentes de acoplamento.
- Personalização: Disponível em diferentes tamanhos, comprimentos e materiais para satisfazer necessidades industriais específicas.
- Desgaste reduzido noutros componentes: ao fornecer orientação, os pilares-guia reduzem o stress e o desgaste noutras peças, como casquilhos, luvas-guia ou placas móveis.
Variações comuns:
- Pilares de guia padrão: geralmente cilíndricos e utilizados em aplicações de ferramentas comuns, como moldes e matrizes.
- Pilares-guia roscados: geralmente utilizados quando o pilar-guia necessita de ser fixado a uma base ou fixado em ambas as extremidades.
- Pilares de guia de precisão: fabricados com tolerâncias muito rigorosas para aplicações de alta precisão, como em máquinas CNC ou em equipamentos médicos.
- Pilares-guia endurecidos: utilizados quando é essencial uma elevada resistência ao desgaste, principalmente em ferramentas que sofrem movimentos frequentes ou de alta velocidade.
Considerações ao selecionar pilares de guia:
- Capacidade de carga: certifique-se de que o pilar pode suportar o peso e as forças exercidas durante o movimento, especialmente em aplicações pesadas.
- Requisitos de precisão: as aplicações de alta precisão podem exigir pilares-guia com tolerâncias ou acabamentos superficiais específicos.
- Seleção dos materiais: escolha materiais compatíveis com o ambiente de funcionamento (por exemplo, aço inoxidável para resistência à corrosão, aço temperado para resistência ao desgaste).
- Manutenção: Pode ser necessária uma manutenção regular (como a lubrificação) para manter o movimento suave e prolongar a vida útil dos pilares-guia.
